WireGuardで拠点間VPNを設定してみた

インストール

WireGuardはaptでシュッとインストールできます。

$ sudo apt install wireguard

VM2側の設定

VM2はサーバー側です。
WireGuardの設定ファイルである /etc/wireguard/wg0.confに以下のような設定を書きます。
基本的にはドキュメントのとおりに設定すればOKです。

[Interface]
Address = 192.168.1.1/24
MTU = 8920
SaveConfig = true
PostUp = iptables -A FORWARD -i wg0 -j ACCEPT; iptables -t nat -A POSTROUTING -o ens3 -j MASQUERADE; iptables -t nat -A POSTROUTING -s 192.168.1.0/24 -j MASQUERADE
PostDown = iptables -D FORWARD -i wg0 -j ACCEPT; iptables -t nat -D POSTROUTING -o ens3 -j MASQUERADE; iptables -t nat -D POSTROUTING -s 192.168.1.0/24 -j MASQUERADE
ListenPort = 51820
PrivateKey = <Your PrivateKey>

[Peer]
PublicKey = <Your PublicKey>
AllowedIPs = 192.168.1.2/32, 172.16.0.0/23
Endpoint = 125.30.20.110:43297

PeerのAllowedIPsには自宅側のネットワークのセグメントを書いてあげます。
また、MTUを8920に設定してあげます。
設定を記入したら $ sudo wg-quick up clientでWireGuardの設定を反映させます。

VM1側の設定

VM1はクライアント側です。
/etc/wireguard/client.confに以下のような設定を書きます。
こちらも基本的にはドキュメントのとおりに設定すればOKです。

[Interface]
PrivateKey = <Your PrivateKey>
Address = 192.168.1.2
DNS = 8.8.8.8
MTU = 1350

[Peer]
PublicKey = <Your PublicKey>
AllowedIPs = 10.0.0.0/8, 192.168.1.0/24
Endpoint = <VM2 Global IP Address>:51820
PersistentKeepalive = 10

AllowedIPsにはOracle Cloud側のネットワークのセグメントを書いてあげます。
また、DNSとMTUの設定も追記します。
設定を記入したら $ sudo wg-quick up wg0でWireGuardの設定を反映させます。

ファイアウォール・NATの設定

VM2はOracle CloudのVMでデフォルトで使われているiptablesの設定を変更します。
以下の設定を追記し、WireGuardがlistenしているポートに対してのリクエストを許可します。

-A INPUT -p udp -m state --state NEW -m udp --dport 51820 -j ACCEPT

また、VPN経由でのpingに応答できるようにするため、以下の行をコメントアウトします。

- -A FORWARD -j REJECT --reject-with icmp-host-prohibited+ # -A FORWARD -j REJECT --reject-with icmp-host-prohibited

全て設定したら、 $ sudo systemctl restart iptables.serviceで設定を反映させます。
VM1の方は、ufwを使っていたので、以下のコマンドで設定を追加しました。

$ sudo ufw route allow in on eth0 out on client from 172.16.0.0/23

設定を追加したら、 $ sudo ufw reloadで設定を反映させます。

Oracle Cloudのファイアウォールの設定

セキュリティ・リストに 0.0.0.0/0からの51820/UDPへのリクエストを許可する設定を追加します。
また、10.0.0.0/8からのICMPのリクエストも許可するようにします。

ルーターのスタティックルートの設定

Oracle Cloudではルート・ルールに、172.16.0.0/23宛の通信を全て10.0.0.2に向ける設定を追加します。
設定欄には、以下のように入力します。

• ターゲット・タイプ: プライベートIP
• 宛先タイプ: CIDRブロック
• 宛先CIDRブロック: 172.16.0.0/23
• ターゲット選択: 10.0.0.2 (VM2のプライベートIPアドレス)

また、

プライベートIPをターゲットとするルート・ルールの場合は、最初に、プライベートIPが割り当てられているVNICで「ソース/宛先チェックのスキップ」を有効にする必要があります。

とあるように、VM2のVNICの設定で「ソース/宛先チェックのスキップ」を有効に設定しておきます。
一方自宅側は、ルーターにスタティックルートの設定を追加します。
自宅側の各VMやPCに直接スタティックルートの設定をしてもいいですが、ルーターで一括で設定したほうが楽です。
私の家では、NECのIX2105を使っているので、それを例に説明します。
ルーターのコンフィグに以下の設定を追加します。

ip route 10.0.0.0/8 172.16.0.11 (VM1のプライベートIPアドレス)

これで、自宅側のネットワークから10.0.0.0/8宛にパケットを送信した際は、デフォルトゲートウェイであるルーターに到達し、ルーティング設定に基づいてVM1に転送されるようになります。
一通り設定を終えたら、相互にpingを送ったり、Oracle CloudのVMに対して、自宅のネットワークからプライベートアドレスでSSHを繋いだりできるようになっているはずです。

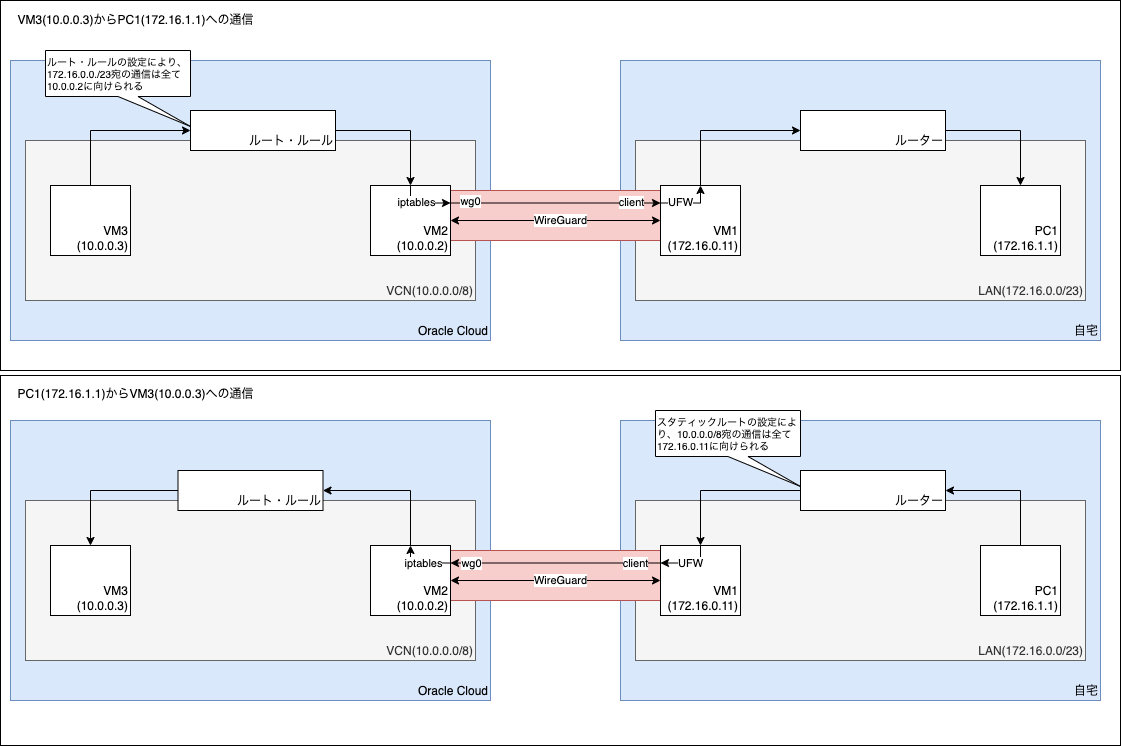

最終的なパケットの流れは、以下の図のようになります。

MTUのサイズの設定

最初にWireGuard経由でSSHで接続しようとしたところ、なかなか接続できず、タイムアウトしてしまいました。
sshコマンド実行時に -vオプションを付けて接続したところ、 expecting SSH2_MSG_KEX_ECDH_REPLYというメッセージが出たところで止まっていました。
このメッセージで調べたところ、どうやらMTUのサイズが小さい場合に発生するということがわかりました。
また、WireGuardの設定にはMTUのサイズの設定もあることがわかりました。
WireGuardの設定ファイルにMTUサイズの設定も追加したところ、無事にSSHがつながるようになりました。

Oracle Cloudのセキュリティ・リストに関して

最初、セキュリティ・リストはインターネットから仮想クラウド・ネットワーク(VCN)に対してのリクエストに適用されるものだと思っていました。
今回はVPNさえつながってしまえばあとはVCN内の通信(プライベートアドレスでの通信)なので、ICMPのリクエストは通ると思っていましたが、設定を追加しないとリクエストが通りませんでした。
どうやら、セキュリティ・リストはVNIC共通のファイアウォールのルールのようなもので、インターネットからの通信だけでなく、VCN内の他のVMからの通信にも適用されるようです。
